Centro de ayuda › Crear y rellenar un proyecto
Lo que se calcula solo
Buena parte del formulario no hay que escribirla. En cuanto rellenas un campo, la aplicación deriva los que dependen de él y los escribe por ti. Si luego cambias el dato de origen, los derivados se recalculan en el momento.
Esto es lo que se calcula solo.
Potencia pico y potencia nominal
Son las dos potencias que gobiernan medio expediente, y salen de los módulos y los inversores:
- Potencia pico (kW) = número de módulos × potencia del módulo ÷ 1000.
- Potencia nominal (kW) = número de inversores × potencia del inversor. Con el interruptor de varios inversores activado, suma también la segunda tanda.
- Número de inversores: la suma de las dos tandas.
La potencia nominal importa más allá del formulario: es la que decide qué documentos se ofrecen. Hasta 10 kW aparece la memoria técnica de diseño; por encima, el certificado final de obra en su lugar (ver Legalizar una fotovoltaica en Madrid con devsolar.es).

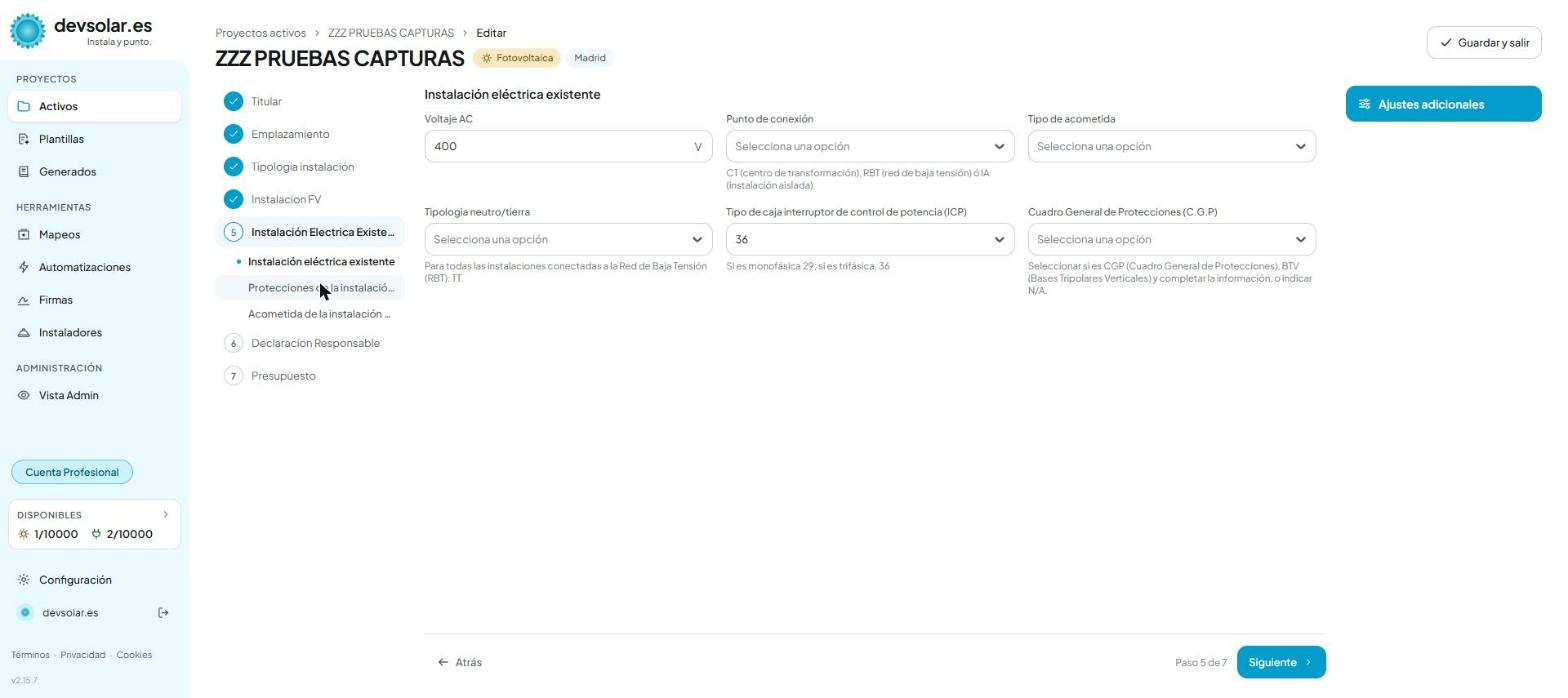

Elegir monofásica o trifásica fija cuatro campos de golpe
El tipo de suministro arrastra consigo todo el juego de valores asociados:
| Tipo de suministro | Voltaje | Caída de tensión | Nº de cables | Caja del ICP |
|---|---|---|---|---|
| Monofásica | 230 V | 3,45 V | 2 | 29 |
| Trifásica | 400 V | 6 V | 3 | 36 |
En un proyecto de vehículo eléctrico ocurre lo mismo con el voltaje, la caída de tensión y el número de cables.
La distribuidora sale del CUPS
Escribe el CUPS y la empresa distribuidora se resuelve sola a partir de su
prefijo. Comprobado: un CUPS que empieza por ES0021 rellena el campo con
«0021 I-DE REDES ELÉCTRICAS INTELIGENTES» sin tocar nada más.
| Prefijo del CUPS | Distribuidora |
|---|---|
ES0021 |
I-DE Redes Eléctricas Inteligentes |
ES0022 |
UFD Distribución Electricidad |
ES0026 |
Hidrocantábrico |
ES048 |
Distribución Eléctrica del Tajuña |
ES049 |
Pozo del Tío Raimundo |
ES03 |
Hidroeléctrica Vega |
Si el CUPS empieza por otro prefijo, el campo se queda como esté y lo eliges a mano —ahí está también la opción de instalación aislada—.
Lo que no se copia: la dirección
Conviene decirlo porque en versiones anteriores sí pasaba: la dirección del titular ya no se copia al emplazamiento. Son dos direcciones independientes, y el paso de emplazamiento empieza vacío aunque el titular esté relleno. Comprobado rellenando un proyecto nuevo.
Tampoco existe ya el botón Limpiar datos del titular, que servía para deshacer esa copia.
Potencia máxima admisible y potencia ampliada
En ampliaciones y modificaciones, la aplicación calcula también estas dos a partir de la potencia nominal, la original y el interruptor de potencias sumadas. Son las que usa el botón Calcular para la intensidad (El botón Calcular).
Un aviso importante
Estos cálculos viven en el formulario. Los datos que entran por importación masiva desde Excel no pasan por ellos: se guardan tal cual. Si importas por lotes, trae los valores derivados ya calculados o revísalos después abriendo el proyecto. Está explicado en Importar proyectos por lotes.
