El botón Calcular
Hay cuatro campos del formulario que no se rellenan solos pero tampoco hay que calcularlos a mano: llevan un botón Calcular al lado. Son la intensidad máxima y la longitud de cable, en fotovoltaica y en vehículo eléctrico.
Intensidad máxima
La fórmula depende del tipo de suministro:
- Monofásica:
I = 1000 × Pmáx / 230 - Trifásica:
I = 1000 × Pmáx / (√3 × 400)
donde Pmáx es la potencia máxima admisible. Antes de aplicar la fórmula, el
botón recalcula esa potencia según la actuación del proyecto: en una instalación
nueva es la potencia nominal; en una ampliación o modificación depende de la
potencia original y del interruptor de potencias sumadas.
Y además elige las protecciones
Esto es lo que hace que el botón valga la pena. Con la intensidad ya calculada, la aplicación selecciona el magnetotérmico y el diferencial normalizados inmediatamente superiores de la serie:
10 · 16 · 20 · 25 · 32 · 40 · 63 · 80 · 100 A
y los escribe en los campos de protección principal, ambos con el mismo calibre. Es decir: un clic te deja resuelta la intensidad y las dos protecciones.
En vehículo eléctrico el botón calcula la intensidad con las mismas dos fórmulas, pero no selecciona protecciones: esas se eligen a mano.
Longitud de cable
Calcula la longitud máxima de cable compatible con la caída de tensión admitida:
- Monofásica:
L = 44 × S × e × 230 / (2 × Pmáx × 1000) - Trifásica:
L = 44 × S × e × 230 / (Pmáx × 1000)
con S la sección del cable en mm², e la caída de tensión en voltios y Pmáx
la potencia máxima admisible en kW. El 44 es la conductividad del cobre.
En vehículo eléctrico la fórmula es la misma con un factor distinto.
Cuando faltan datos

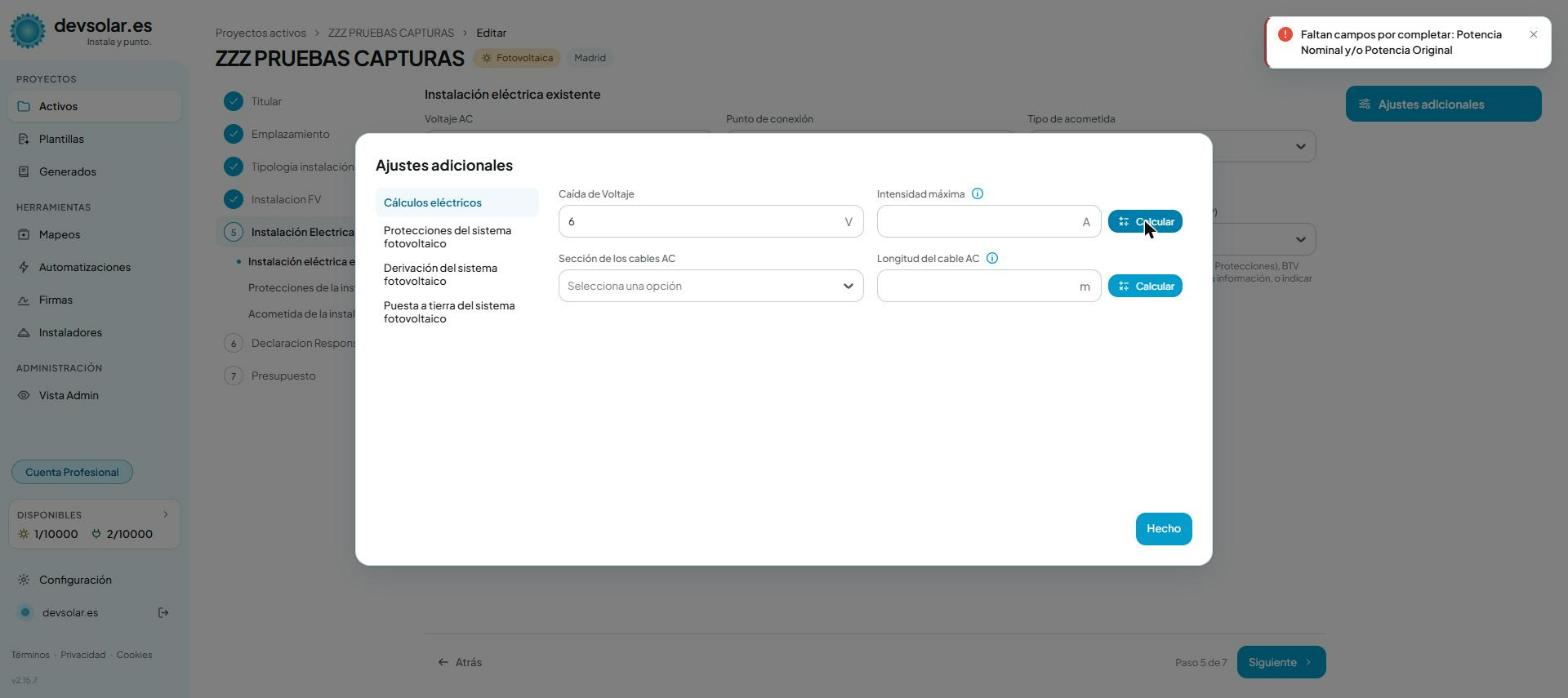

Si pulsas Calcular sin los datos de entrada, no pasa nada raro: aparece un aviso «Faltan campos por completar» que nombra exactamente el campo que falta. Rellénalo y vuelve a pulsar.
Los campos que suelen faltar son el tipo de suministro, la sección del cable y la potencia de los inversores.
Dónde están estos campos
En Madrid, los cuatro están dentro de Ajustes adicionales, no en el recorrido normal del formulario: Ajustes adicionales.
